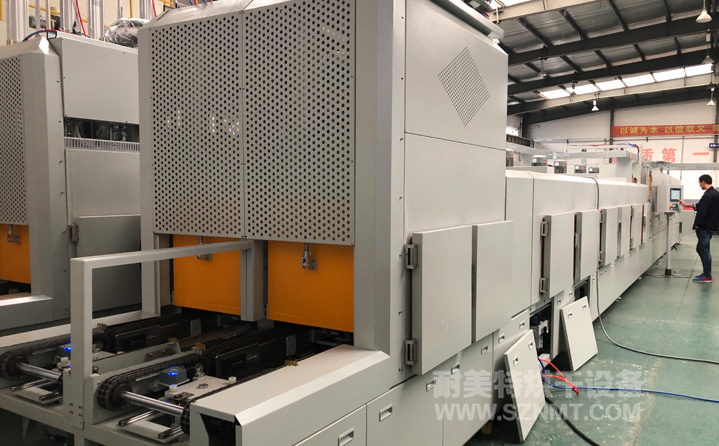

一、新能源汽車驅動電機加熱冷卻隧道爐烘干線工藝
1.轉子（帶磁塊和樹脂膠），托盤帶產品尺寸L480*W400*H341mm
2.生產節拍90S/件，快速加熱工位4個，恒溫工位20個，冷卻24個；雙通道
3.重量：轉子20kg+托盤40kg
4.輸入溫度：轉子50℃，托盤室溫
5.加熱溫度：130+5℃恒溫60min
6.冷卻濕度：斜率降溫30min降溫90℃，輸出38℃
快速升溫時間：≥10min，恒溫時間≥60min
二、新能源汽車驅動電機加熱冷卻隧道爐烘干線主要技術參數
1、內膽尺寸：快速加熱區長1380mm；恒溫區長6420mm；冷卻區長7800mm；進料口高430*內寬1375mm；
2、外形尺寸（約）：總長19000*高1600*寬1575mm；快速加熱區長1380mm，恒溫區長6420mm，分3段溫區控制；冷卻區長7800mm，分為24個工位；滾道離地高750mm；
3、外殼溫度：爐外壁溫度不超過室溫+15℃；
4、電源：三相五線制，380V，50HZ；
5、功率：約150KW；
三、新能源汽車驅動電機加熱冷卻隧道爐烘干線設備功能
1.HMI為西門子TP1200
2.HMI的語言中英文可切換。
3.操作面離地高符合人機工程學。
4.HMI有3級管理：工程師、技術員、操作工，設三級密碼
5、HMI朝向環線外
四、新能源汽車驅動電機加熱冷卻隧道爐烘干線環境條件
1、環境溫度：-5℃-40℃；
2、相對濕度：85%RH；
3、電源：AC380V±10%，50Hz；
五、新能源汽車驅動電機加熱冷卻隧道爐烘干線培訓
進行技術培訓
