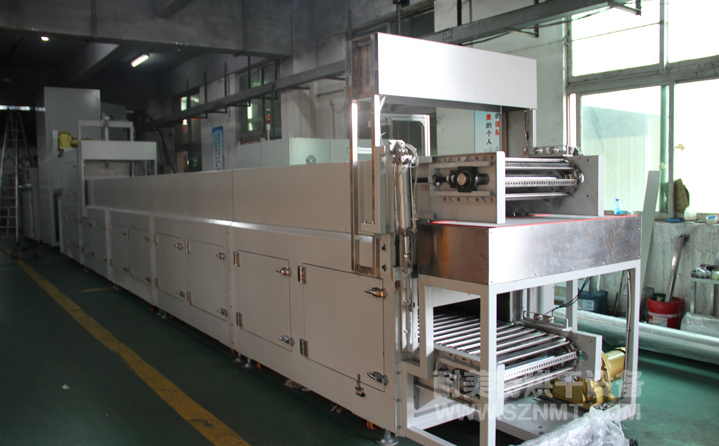

汽車零配件行業退火線退火線主要技術參數
1、內膽尺寸：下層加熱區長10740*進料口高250*內膽有效寬700mm，下層加熱區分為5個溫區，溫度可獨立控制，上層加熱區長6444*進料口高250*內膽有效寬700mm，上層加熱區分為3個溫區，溫度可獨立控制。
2、外形尺寸（約）：總長13000*高2000*寬1170mm，下層：加熱區長10740mm，冷卻區長540mm，上層：機械手上料區長4836mm，預熱區長6444mm，升降機：長860mm，寬1200mm，高2000mm；
3、流程與節拍：生產節拍：B柱65S
生產流程：1.治具到達上件工位→→→2.機械手取件放置→→→3.進烤爐升溫階段（速度溫度均可調）→→→4.退火階段（速度溫度均可調）→→→5.下風冷卻（2-5分鐘可調）→→→6.治具到達下件工位→→→7.治具空走返回上件工位；
4、適用產品：B柱，長度480mm；
5、溫度范圍：室溫～+200℃；
6、溫度波動度：±1℃；
7、溫度均勻度：±5℃(恒溫狀態下，空載測試)；
8、升溫速率：8℃/min；
9、外殼溫度：溫升不超過環境+15℃，接縫處周邊除外。
10、熱風循環風方式：內部大風量上下循環運風，頂部出風，底部回風。
11、電源：三相五線制，380V，50HZ；
12、功率：120KW；
